アルミ部品の強度不足を解決する10の方法｜材質・肉厚・形状・加工方法の見直しポイント



「アルミ部品を設計したけれど、強度が足りない」

「鉄部品をアルミに変更したら、変形しやすくなった」

「軽量化したいのに、強度を確保するために肉厚を増やすしかない」

「アルミの材質を変更すれば強度不足を解決できる？」

アルミ部品の設計・開発では、こうした悩みが発生することがあります。

アルミニウムは軽量で加工性に優れた材料ですが、製品の形状や使用条件によっては、強度不足や剛性不足が問題になることがあります。

しかし、ここで重要なのは、

「アルミの強度が足りないから、単純に厚くする」だけが解決方法ではない

ということです。

材質を変更する。

リブを設ける。

肉厚の配分を見直す。

応力が集中する部分を改善する。

加工方法を変更する。

こうした方法によって、重量やコストの増加を抑えながら、必要な性能を確保できる可能性があります。

今回は、アルミ部品の強度不足を解決する10の方法を、設計・加工の両面から解説します。





1．まず「強度不足」と「剛性不足」を区別する



アルミ部品の強度不足を改善する前に、最初に確認したいことがあります。

それは、

本当に強度が不足しているのか、それとも剛性が不足しているのか

という点です。

強度とは、材料や部品が荷重に対して破壊・降伏せずに耐える能力です。

一方、剛性とは、力が加わったときに変形しにくい性質を指します。

例えば、アルミ製ブラケットに荷重をかけたとき、

・部品が割れた、塑性変形した → 強度の問題

というように、発生している現象によって対策が異なります。

特に鉄部品からアルミへ変更した場合、強度は確保できていても、剛性不足によってたわみが大きくなることがあります。

一般的なアルミ合金のヤング率は約70GPa、一般的な鋼材は約200GPaです。

そのため、同じ形状であれば、アルミ部品の方が変形しやすい傾向があります。

ここで注意したいのは、

高強度のアルミ合金へ変更しても、ヤング率が大幅に高くなるわけではないことです。

つまり、剛性不足を解決したい場合には、材質変更だけでなく断面形状や支持方法の見直しが重要になります。





2．方法① アルミ合金の材質を見直す



アルミ部品の強度不足を解決する代表的な方法が、材質変更です。

アルミニウムにはさまざまな合金があり、機械的性質が異なります。

例えば、代表的なアルミ合金には次のようなものがあります。



ただし、実際の強度は材質名だけでなく、

調質・板厚・製品形態などによって異なります。

アルミの材料規格でも、合金と調質の組み合わせに応じて機械的性質や許容差が整理されています。

例えば、現在使用している材質では必要な強度を確保できない場合、別の合金や調質への変更を検討する方法があります。

しかし、単純に強度の高い材質を選べばよいわけではありません。

高強度材に変更することで、

成形しにくくなる。

溶接条件が変わる。

材料費が上がる。

耐食性や表面処理の条件が変わる。

といった影響が生じる場合があります。

したがって、材質変更では、

必要強度 × 加工性 × 使用環境 × コスト

を総合的に検討することが重要です。





3．方法② 必要な部分だけ肉厚を増やす



強度不足を改善する方法として、肉厚の見直しがあります。

ただし、ここで考えたいのは、

部品全体を厚くする必要があるのかという点です。

例えば、アルミケースで強度不足が発生している場合、

底部

側壁

取付部分

開口部

では、必要な強度が異なることがあります。

取付部分に大きな荷重がかかるのであれば、その部分だけ肉厚を増やす方法を検討できます。

一方、荷重の小さい部分は薄肉のままにすることで、重量増加を抑えられる可能性があります。

つまり、

「全部を厚くする」から「必要な場所に材料を配置する」へ考え方を変える

ことがポイントです。

また、肉厚変更では急激な厚みの変化にも注意が必要です。

形状が急に変化する部分では応力集中が起こる可能性があるため、必要に応じてRや段差形状も検討します。

軽量化と強度確保を両立したい場合ほど、肉厚の配分が重要になります。





4．方法③ リブ・ビードで補強する



アルミ部品の強度や剛性を改善する方法として、

リブやビードによる補強があります。

例えば、薄い平板状の部品は曲がりやすくても、リブを設けることで曲げ剛性を高められる場合があります。

また、ケースやカバーの側面にビードを設けることで、変形しにくい形状にできる場合もあります。

この方法のメリットは、部品全体の肉厚を増やさずに、必要な方向の剛性を高められる可能性があることです。

例えば、

厚い平板

から、

薄い板＋補強リブ

へ変更する設計が考えられます。

ただし、リブの位置や形状が適切でなければ、期待した効果が得られない場合があります。

荷重がどこから加わり、どこへ伝わるのかを確認することが重要です。

さらに、リブを設けることで加工方法や金型構造が複雑になる場合もあります。

強度だけでなく、製造方法も含めて検討しましょう。





5．方法④ コーナーRを見直して応力集中を減らす



アルミ部品の破損原因として注意したいのが、応力集中です。

特に、

角部

段差

穴の周辺

溝の底部

肉厚が急激に変わる部分

などでは、局所的に大きな応力が発生することがあります。

例えば、直角に近い鋭い内角を持つ部品では、その部分から亀裂が発生する可能性があります。

そこで検討したいのが、コーナーRの見直しです。

機能上問題のない範囲でRを大きくしたり、断面の変化を滑らかにしたりすることで、応力集中を緩和できる場合があります。

ただし、Rを大きくすれば必ず強度が十分になるわけではありません。

周辺形状や荷重方向、使用条件によって効果は変わります。

また、Rの設定は加工性にも関係します。

切削加工では小さすぎる内Rが工具選定や加工時間に影響し、成形加工では材料の流れに影響することがあります。

強度改善と加工性改善を同時に考えることが重要です。





6．方法⑤ 穴位置・取付部分・締結方法を見直す



アルミ部品の強度不足は、部品全体ではなく、

取付部分に集中して発生することがあります。

例えば、

ボルト穴の周囲が変形する。

ねじ山が傷む。

締結部分から亀裂が発生する。

取付部だけが破損する。

といったケースです。

この場合、部品全体の材質や肉厚を変更する前に、締結部分の設計を確認することが重要です。

具体的には、

穴の位置

端面から穴までの距離

ねじのかかり長さ

締付荷重

座面の面積

荷重が伝わる方向

などを確認します。

必要に応じて、ねじインサートやブッシュなどを使用する方法も考えられます。

ただし、インサートを追加すれば必ず強度不足が解決するわけではありません。

母材側の肉厚や周辺形状が不十分であれば、別の部分に問題が生じる可能性があります。

部品全体ではなく、実際に問題が起きている箇所から対策を考えることが大切です。





7．方法⑥ 熱処理・調質を見直す



アルミ部品の強度不足を改善する方法として、

熱処理や調質の見直しもあります。

アルミ合金の中には、適切な熱処理によって機械的性質を変化させられるものがあります。

例えば、A6061などの熱処理型アルミ合金では、溶体化処理や時効処理によって強度を高めることができます。

ただし、すべてのアルミ合金が同じ方法で強化できるわけではありません。

また、熱処理によって、

寸法変化

変形

残留応力の変化

加工性の変化

などが生じる可能性もあります。

さらに、溶接部では熱影響によって母材と異なる強度特性になることがあります。

アルミ構造設計に関する技術資料でも、溶接部の強度や熱処理後の特性は重要な設計項目として扱われています。

そのため、

「熱処理すれば強くなる」ではなく、「その材質・製品形状・工程に適した調質は何か」

を確認する必要があります。





8．方法⑦ 切削加工による形状・残留応力の影響を確認する



アルミ部品を切削加工で製作している場合、強度不足の原因が設計形状や加工工程に関係していることもあります。

例えば、アルミブロックから大きく削り出した薄肉部品では、加工によって内部の応力バランスが変わり、反りや変形が発生することがあります。

また、薄肉部分では切削力によるたわみや振動が問題になる場合があります。

そのため、

加工順序

固定方法

切削条件

仕上げ代

材料の状態

などを見直すことが重要です。

ただし、加工条件の改善だけで、材料そのものの強度不足を解決できるわけではありません。

材料の強度不足なのか、加工後の変形や寸法不良なのかを区別する必要があります。

昭和軽金属工業でも、切削加工とインパクト加工では薄肉形状における変形や加工安定性などの課題が異なることを紹介しています。

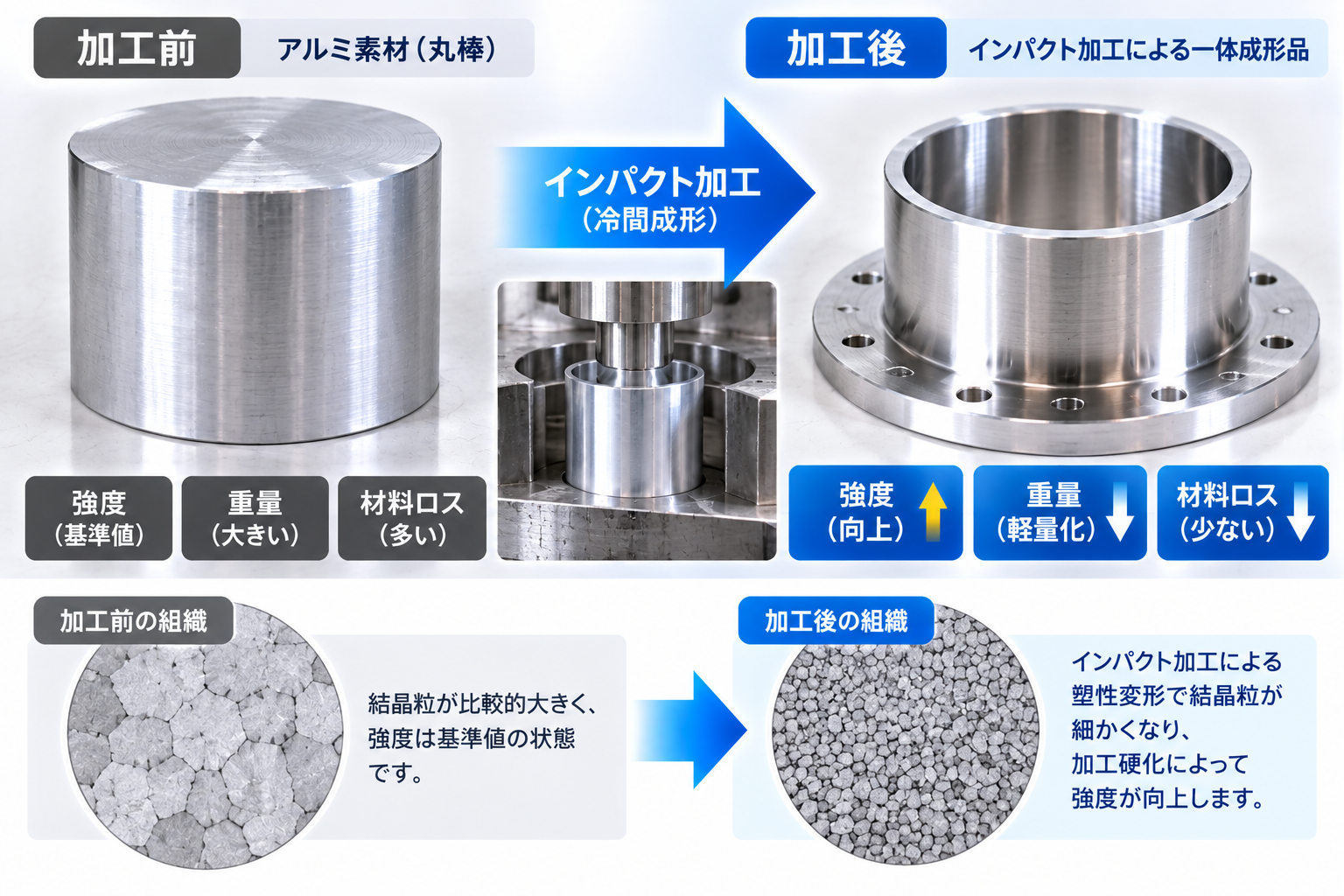

9．方法⑧ インパクト加工による加工硬化を活用する

ここで検討したいのが、昭和軽金属工業が得意とするアルミインパクト加工です。

インパクト加工とは、アルミ素材に大きな力を加え、冷間状態で塑性変形させて目的の形状を作る加工方法です。

特に、

薄肉ケース

筒状部品

底付き部品

深さのある容器

カバー

などの形状では、検討する価値があります。

インパクト加工の特徴の一つが、冷間加工による加工硬化です。

アルミに塑性変形を与えることで、材質や加工条件によっては機械的強度が向上する場合があります。

昭和軽金属工業の公式サイトでも、インパクト加工による加工硬化を活用し、強度を確保することで薄肉化・軽量化につなげた実績が紹介されています。

例えば、従来は肉厚を増やすことで強度を確保していた部品でも、形状・材質・加工条件が合えば、成形方法を見直すことで必要性能を確保できる可能性があります。

ただし、注意したい点もあります。

インパクト加工をすれば、どんなアルミ部品でも強度が上がるわけではありません。

加工硬化の程度は、材質・加工率・加工履歴・熱処理などによって異なります。

また、加工硬化は降伏強さなどの改善に寄与する場合がありますが、剛性不足や疲労寿命の問題まで自動的に解決するものではありません。

そのため、実際の製品では必要な強度や使用条件を確認したうえで、適用可能か判断する必要があります。





10．方法⑨ 部品の一体化で接合部の弱点を減らす



アルミ部品の強度不足を考えるとき、

部品の接合部分にも注目する必要があります。

例えば、

ケース本体

底板

補強部品

接合部品

を組み合わせた構造では、接合部分が強度上の弱点になることがあります。

そこで検討したいのが、部品の一体化です。

製品形状や加工条件が合えば、複数部品を一体成形することで接合部を減らせる可能性があります。

特にインパクト加工では、底部と側壁を継ぎ目なく成形できる場合があります。

昭和軽金属工業でも、インパクト加工による一体成形を特徴の一つとして紹介しています。

部品を一体化できれば、

接合部の削減

組立工程の削減

部品点数の削減

軽量化

などにつながる可能性があります。

ただし、一体化によって荷重の伝わり方が変化するため、必ず強度が向上するとは限りません。

接合部をなくすメリットと、一体化した形状で必要な性能を確保できるかを合わせて検討することが重要です。





11．方法⑩ 強度解析と試作評価で設計を見直す



アルミ部品の強度不足を改善するうえで、

最後に欠かせないのが設計の検証です。

材質を変更した。

肉厚を増やした。

リブを追加した。

加工方法を変更した。

それだけで強度不足が解決したと判断するのは適切ではありません。

重要なのは、変更後の部品が実際の使用条件を満たしているかを確認することです。

例えば、

静的な荷重に耐えられるか。

繰り返し荷重で亀裂が発生しないか。

温度変化によって変形しないか。

締結部分に問題がないか。

必要な寿命を確保できるか。

といった項目を確認します。

必要に応じて、CAEによる応力解析や変形解析、試作品による荷重試験・疲労試験などを実施します。

アルミ構造物の設計では、強度だけでなく座屈や溶接部の特性なども重要な検討項目です。

「強度が上がりそう」という判断ではなく、「要求性能を満たしている」と確認できることが重要です。





12．アルミ部品の強度不足を改善するとコストは上がる？



強度不足を改善するとき、設計担当者や購買担当者が気になるのがコストです。

例えば、

高強度材へ変更する。

肉厚を増やす。

補強部品を追加する。

といった対策では、材料費や加工費が増える可能性があります。

しかし、強度改善が必ずコストアップにつながるわけではありません。

例えば、

リブを設けて全体の肉厚を抑える。

部品を一体化して接合工程を減らす。

インパクト加工で完成形に近い形状を成形する。

必要な部分だけ切削加工する。

といった方法では、強度や剛性の改善と同時に、材料使用量や加工工程を最適化できる場合があります。

昭和軽金属工業でも、すべてを切削するのではなく、インパクト加工などで完成形に近い形状を作り、必要箇所だけ追加工する考え方を紹介しています。



つまり、強度不足の対策では、

「強度を上げるために、いくら追加するか」

だけではなく、

「強度を確保しながら、部品全体の作り方を合理化できないか」

という視点が重要です。





13．こんなアルミ部品は加工方法の見直しを検討したい



特に加工方法を見直す価値があるのは、次のような部品です。

薄肉のアルミケース

肉厚を増やさずに強度を確保したい場合、形状やインパクト加工による加工硬化の活用を検討できる可能性があります。

深さのある筒状部品

切削加工で内側を大きく削っている場合、インパクト加工などによる一体成形を検討できる場合があります。

複数部品を接合しているケース

接合部分が弱点になっている場合、一体化によって構造を見直せる可能性があります。

鉄からアルミへ変更したブラケット

強度と剛性を分けて確認し、リブ・断面形状・取付方法などを再設計することが重要です。

繰り返し荷重を受ける機械部品

静的強度だけでなく、疲労特性や応力集中、表面状態を確認する必要があります。

ただし、インパクト加工の適性は部品の形状・材質・数量などによって異なります。

昭和軽金属工業の既存記事でも、薄肉・深さのある中空形状や、同一形状を量産する製品が候補として紹介されています。





14．アルミ部品の強度不足を相談するときに必要な情報



加工会社へ相談するときは、現在の図面だけでなく、

何に困っているのかを伝えることが重要です。

例えば、

「この部分が割れてしまう」

「使用中にたわむ」

「ボルト穴の周辺が変形する」

「軽量化したいが強度が不足する」

といった具体的な情報です。

相談時には、以下の内容を整理しておくと検討しやすくなります。

図面が完成していない段階でも、こうした条件を整理することで、材質や形状、加工方法の検討を進めやすくなります。





15．よくある質問

Q．アルミの強度を上げるには、材質を変更するのが一番ですか？

必ずしもそうではありません。

材料自体の降伏強さや引張強さが不足している場合は、材質や調質の変更が有効なことがあります。

一方、たわみや変形が問題なら、リブや断面形状の変更が効果的な場合があります。

まず不足している性能を特定することが重要です。



Q．アルミ部品の肉厚を増やせば強度不足は解決しますか？

肉厚を増やすことで強度や剛性が改善する場合があります。

ただし、応力集中や締結部の設計が原因の場合、全体を厚くするだけでは十分な対策にならないことがあります。

重量やコストを抑えるためにも、必要な部分だけを補強する方法を検討しましょう。



Q．インパクト加工でアルミ部品の強度を高められますか？

材質や加工条件によっては、冷間加工による加工硬化を利用し、強度向上につなげられる場合があります。

ただし、すべての製品に適用できるわけではありません。

部品形状、必要強度、調質、使用環境などを確認する必要があります。



Q．強度不足のアルミ部品は、図面を変更しないと改善できませんか？

材質や調質、加工工程の見直しで改善できる場合もあります。

ただし、応力集中や剛性不足が原因の場合には、肉厚やR、リブ、取付構造などの形状変更が必要になることがあります。





16．アルミ部品の強度不足なら昭和軽金属工業へご相談ください



アルミ部品の強度不足を解決するために重要なのは、

最初から一つの方法に決めつけないことです。

材質を変えるべきなのか。

肉厚を増やすべきなのか。

リブで補強できるのか。

コーナーRを見直すべきなのか。

加工方法を変更できるのか。

それぞれの部品によって、適切な対策は異なります。

昭和軽金属工業株式会社では、アルミのインパクト加工をはじめ、製品形状や生産数量に応じた加工方法を検討しています。

特にインパクト加工では、冷間加工による加工硬化や一体成形などの特徴を活かし、条件によっては強度確保と軽量化を両立できる可能性があります。

「現在のアルミ部品では強度が足りない」

「肉厚を増やさずに補強できないか」

「鉄部品をアルミ化したいが、強度が心配」

「切削加工以外の方法も検討したい」

「インパクト加工によって強度とコストを改善できないか」

そんなお悩みがあれば、ぜひご相談ください。

現在の図面・材質・生産数量・困っている症状をお知らせいただくことで、製造方法の見直しを検討しやすくなります。

なお、必要な強度や寿命を満たすかどうかは、設計条件に応じた解析・試作・評価による確認が必要です。



「このアルミ部品、もっと強くできませんか？」



その一枚の図面から、材質・形状・加工方法を見直してみませんか。
