鉄部品をアルミに置き換えるときの設計ポイント｜軽量化で失敗しない材質・強度・加工方法の考え方



「鉄で作っている部品をアルミに変えて軽くしたい」

「鉄部品と同じ形状のまま、材質だけアルミに変更しても大丈夫？」

「アルミにすれば、どのくらい軽量化できる？」

「強度を保ちながらアルミ化するには、何を見直せばいい？」

自動車、輸送機器、産業機械、電子機器などでは、製品全体の軽量化を目的として、

鉄部品をアルミへ置き換えることが検討されることがあります。

アルミニウムは鉄系材料より密度が低いため、材質変更は軽量化の有力な選択肢です。

しかし、ここで注意したいのが、

「鉄の部品を、そのまま同じ形でアルミにすればよい」とは限らない

ということです。

鉄とアルミでは、密度だけでなく、

強度
ヤング率・剛性
疲労特性
熱膨張
耐摩耗性
耐食性
加工性

などが異なります。

そのため、鉄部品をアルミ化するときには、単なる

「材料置換」ではなく「アルミに適した再設計」

という考え方が重要です。

今回は、鉄部品をアルミに置き換えるときに設計段階で確認したいポイントを詳しく解説します。

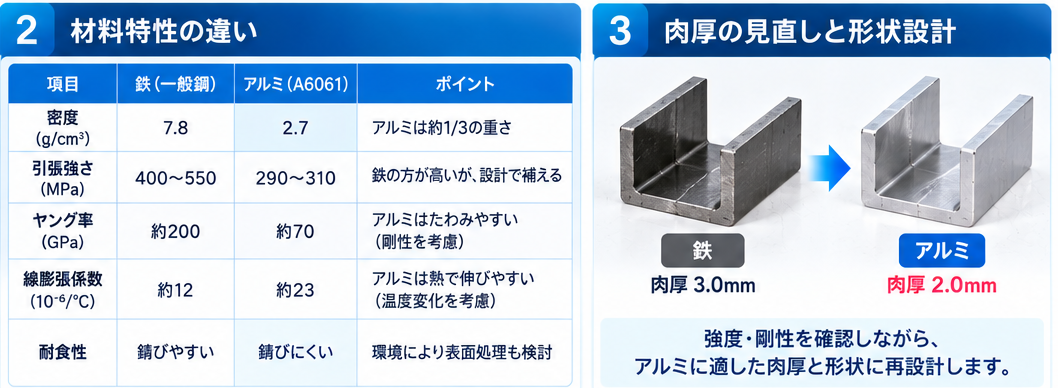

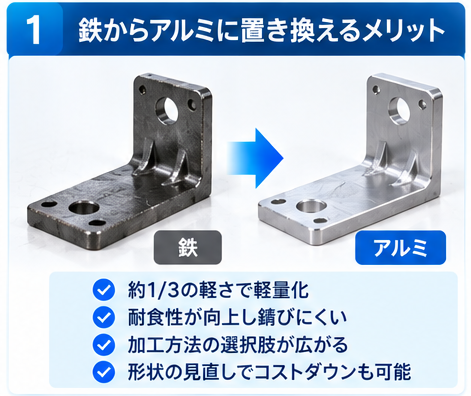

1．鉄からアルミへ変更すると、なぜ軽くなるのか



鉄部品をアルミに置き換える最大の目的は、やはり軽量化でしょう。

代表値で見ると、アルミニウムの密度は約2.7g/cm³、鉄は約7.8g/cm³です。

単純に同じ体積なら、アルミの重量は鉄のおよそ3分の1になります。

そのため、

自動車部品
輸送機器
ロボット
搬送装置
ポータブル機器
電子機器
産業機械

など、重量が性能や使い勝手に影響する製品では、アルミ化を検討する価値があります。

ただし、ここで勘違いしてはいけません。

「材質をアルミに変えれば、完成部品も必ず約3分の1の重量になる」わけではありません。

なぜなら、鉄とアルミでは機械的性質が違うためです。

必要な強度や剛性を確保するため、アルミ化すると肉厚や形状を変更しなければならない場合があります。

したがって実際の軽量化率は、部品ごとに判断する必要があります。



2．鉄の図面をそのままアルミにしない



鉄部品をアルミへ置き換える際、最初に注意したいポイントです。

例えば現在、

鉄製
肉厚2mm
この形状で10年間使用

という実績のある部品があるとします。

これを、

「材質欄だけアルミに変更」

して製作するのは慎重に検討する必要があります。

鉄で問題なく使用できていた形状でも、アルミにすると、

たわみが増える
変形する
取付部に応力が集中する
ねじ部が傷みやすくなる
摺動部が摩耗する

など、別の問題が生じる可能性があります。

逆に、鉄用に設計された厚肉形状や接合構造をそのまま残すことで、

アルミの加工性や成形性を十分に活かせないケースもあります。

鉄からアルミへの置き換えでは、

「鉄の代わりにアルミを使う」

ではなく、

「アルミなら、この部品をどう設計するか」

という視点に変えることが重要です。



3．強度だけでなく「剛性」を確認する



アルミ化で特に注意したいのが剛性です。

「アルミでも必要強度を満たしているから大丈夫」

と思っていても、実際にはたわみや変形が問題になる場合があります。

その理由の一つが、鉄鋼とアルミ合金ではヤング率が大きく異なるためです。

同じ形状・同じ荷重なら、一般にアルミ部品の方が変形量が大きくなります。

例えば、

長いアーム
薄いカバー
ブラケット
フレーム
支持部品

などでは注意が必要です。

ここで重要なのは、

肉厚を単純に増やすだけが解決策ではない

ということです。

リブを入れる。
断面形状を変える。
曲げ形状を利用する。
ビードを設ける。
荷重経路を見直す。

といった形状設計によって剛性を確保する方法があります。

アルミ化では、「材料の強さ」だけではなく「形で強くする」という発想が重要になります。





4．アルミ合金は「アルミなら何でも同じ」ではない



鉄からアルミへ置き換えるとき、

「アルミで作ってください」

だけでは材質指定として十分ではありません。

アルミには、

A1050
A1100
A5052
A5056
A6061
A6063
A2017
A7075

など、多くの合金があります。

それぞれ、

強度
成形性
切削性
溶接性
耐食性
表面処理性

などが異なります。

例えば、高い強度が必要だからといって、単純に高強度のアルミ合金を選べばよいわけではありません。

加工方法によっては、成形性や溶接性などが重要になるからです。

つまり、

用途 → 必要性能 → 加工方法 → 材質

を一緒に考える必要があります。

「現在は鉄だから、同程度の強度のアルミを選ぶ」という一方向の考え方ではなく、

アルミ化後の製造方法まで含めて材質を選定することがポイントです。



5．肉厚は「鉄と同じ」である必要はない



鉄からアルミへ材質変更すると、

「鉄が2mmだったからアルミも2mm」

と考えたくなるかもしれません。

しかし、これも必ずしも正解ではありません。

必要な強度や剛性によっては、アルミ側の肉厚を増やす必要がある場合があります。

一方、加工方法を変更することで、別の部分を薄くできるケースもあります。

例えば、

底部 → 強度が必要なので厚くする
側壁 → 薄肉化する
取付部 → 局所的に厚くする
その他 → 軽量化する

といった設計です。

昭和軽金属工業のインパクト加工では、薄肉で深さのある形状を一体成形できるほか、加工硬化を利用して強度を確保し、従来製品より軽量化できた実績も紹介されています。

記事５00

つまり、

鉄と同じ肉厚にするのではなく、アルミに合った肉厚分布を考える

ことが重要です。

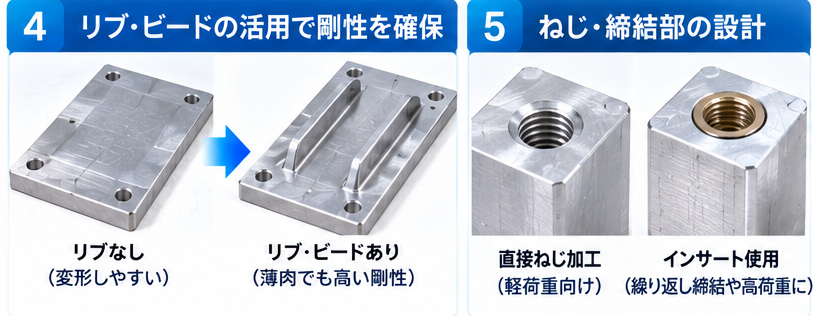

6．リブ・ビード・断面形状を利用する



鉄からアルミへ置き換えた結果、剛性が不足する。

だから全体を厚くする。

これでは、せっかくの軽量化効果が小さくなってしまいます。

そこで検討したいのが、

形状で剛性を確保する設計です。

例えば平らな板は曲がりやすくても、

リブ
ビード
折り曲げ
段差
フランジ

などを設けることで剛性を高められる場合があります。

この考え方を利用すると、

厚いアルミ部品

ではなく、

薄いアルミ＋補強形状

によって必要性能を満たせる可能性があります。

鉄部品をアルミ化するときには、単純なコピーではなく、こうしたアルミに適した形状変更まで検討してみることが大切です。



7．ねじ・締結部はそのままでよいか確認する



鉄部品からアルミ部品への変更で見落とされやすいのが、ねじや締結部分です。

例えば鉄製の本体に直接ねじを切っていた部品を、そのままアルミへ変更すると、

ねじ山の耐久性
締付荷重
繰り返し脱着
局所的な面圧

などについて再確認が必要になる場合があります。

使用条件によっては、

ねじ径を見直す
ねじ長さを確保する
インサートを使用する
締結構造そのものを変更する

といった方法も検討します。

特にメンテナンスなどで何度もボルトを着脱する部品では、初期強度だけではなく、

長期使用まで考えた設計が必要です。

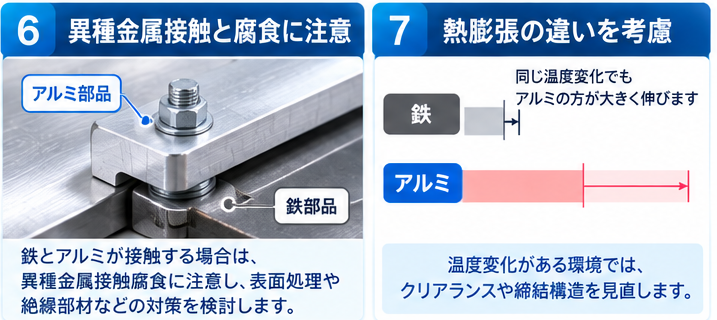

8．鉄とアルミが接触する場所では腐食にも注意する



製品全体をアルミへ変更するのではなく、

一部の鉄部品だけをアルミへ置き換える

ケースもあります。

このとき確認したいのが、異種金属同士の接触です。

鉄系部品とアルミ部品が接触し、水分や電解質が存在する環境では、異種金属接触腐食を考慮する必要があります。

例えば、

屋外
水分がかかる場所
結露する環境
塩分のある環境

などでは特に注意が必要です。

対策としては、使用環境や要求性能に応じて、

表面処理
塗装
絶縁材
シール
構造上の水抜き

などを検討します。

「アルミは錆びにくいから大丈夫」と考えるのではなく、

組み合わせる材料と使用環境まで見ることが大切です。



9．熱膨張の違いを確認する



温度変化が大きい製品では、熱膨張も重要な設計ポイントです。

アルミは鉄系材料より線膨張係数が大きいため、同じ温度変化でも寸法変化が大きくなります。

例えば、

モーター周辺
ヒーター周辺
車載部品
屋外設備
冷却装置
電子機器

などでは注意が必要です。

鉄製部品とアルミ部品を組み合わせて使用する場合、温度が変化するとそれぞれの伸び量に差が生じます。

その結果、

締結部へ力がかかる
クリアランスが変わる
位置精度が変化する
シール性能に影響する

といった可能性があります。

したがって、

常温時に寸法が合うかだけでなく、使用温度範囲で問題がないか

を確認することが重要です。

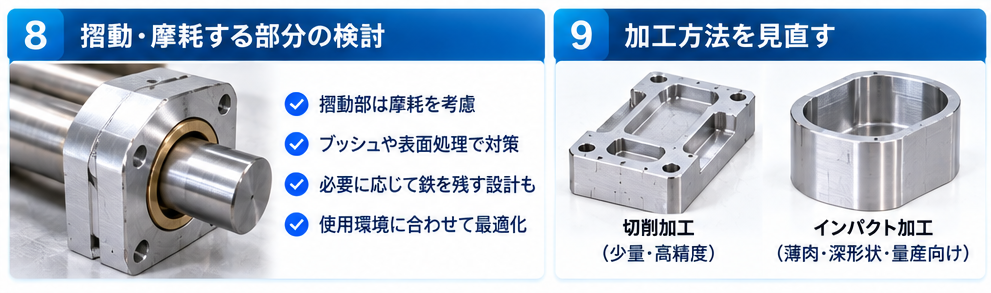

10．摺動・摩耗する部分は特に慎重に検討する



鉄部品をアルミ化するときには、摩耗についても確認が必要です。

例えば、

軸が接触する部分
摺動面
ギヤ周辺
繰り返し摩擦が起こる部分

などです。

こうした箇所では、単純にアルミへ変更すると要求寿命を満たせない可能性があります。

そこで、

表面処理を利用する
摺動部だけ別部品にする
ブッシュを使用する
必要部分だけ鉄を残す

などの設計を検討します。

ここでも重要なのは、

「全部アルミにすること」を目的にしないこと。

軽量化したい部分はアルミ化し、耐摩耗性が必要な部分には別材料を使用する。

製品全体で最適化することが大切です。



11．アルミ化を機に「加工方法」まで見直す



ここが、鉄からアルミへの置き換えで非常に重要なポイントです。

例えば従来の鉄部品が切削加工だったからといって、

アルミでも切削加工を続ける必要はありません。

アルミは、切削だけでなく、

プレス
絞り
インパクト加工
板金
押出し

など、さまざまな加工方法を検討できます。

特に、

薄肉
深さがある
中空
底付き
ケース形状
同一形状を量産する

といった部品では、インパクト加工を検討できる場合があります。

昭和軽金属工業のインパクト加工は、アルミを削るのではなく塑性変形させて形を作るため、条件が合えば薄肉・深い形状を一体成形でき、材料歩留まりや量産性の向上も期待できます。

記事3454

つまり、

　鉄 → アルミ

という材質変更だけで終わらせず、

　鉄＋従来工法 → アルミ＋最適工法

まで見直すことが、アルミ化の効果を引き出すポイントです。





12．部品の一体化も検討する



鉄部品では、

部品A
＋部品B
＋底板
＋溶接
＋ボルト

という構造だったものを、アルミ化を機に一体化できる可能性があります。

特にインパクト加工では、条件が合えば底面と側面を継ぎ目なく一体成形できます。昭和軽金属工業でも、ケースやカバー、筒状部品など、薄肉・深さのある製品で一体成形のメリットを紹介しています。

記事3454



部品を一体化できれば、

部品点数削減
接合部削減
ボルト・ナット削減
溶接工程削減
組立工数削減

につながる可能性があります。

さらに、接合のために設けていたフランジや重ね代を減らせれば、軽量化にもつながります。

つまりアルミ化では、

「鉄部品1個をアルミ部品1個に置き換える」

だけではなく、

「製品全体をアルミに適した構造へ作り直す」

という発想も重要です。





13．軽量化とコストダウンは同時にできる？



鉄からアルミへ変更するとき、

「アルミの方が材料単価が高いから、コストアップするのでは？」

という疑問もあるでしょう。

確かに、材料1kgあたりの価格だけを比較すれば、アルミ化によって材料費が上がるケースがあります。

しかし製品コストは、

材料単価だけでは決まりません。

材料使用量
加工時間
工程数
部品点数
接合工程
表面処理
輸送重量
量産数量

なども関係します。

例えば、アルミ化と同時にインパクト加工へ変更し、完成形に近い形状まで成形できれば、切削量や材料ロスを減らせる場合があります。昭和軽金属工業でも、すべてを切削するのではなく、成形で完成形へ近づけて必要箇所だけ追加工する方法をコストダウン策として紹介しています。

ブログ記事3412

したがって、

鉄材料費 vs アルミ材料費

だけを比較するのではなく、

完成部品1個を作る総コスト

で比較することが重要です。





14．量産品なら試作段階から量産工法を考える



鉄部品をアルミへ置き換える場合、まず試作品を作って評価するケースも多いでしょう。

このとき、

試作は切削加工
↓
評価
↓
量産はインパクト加工・プレス・絞り加工

という方法も考えられます。

ただし、試作図面を切削だけを前提に設計してしまうと、量産工法へ変更するときに大きな設計変更が必要になる場合があります。

そのため、

年間何個作るのか
何年間生産するのか
将来増産する可能性はあるか

といった情報も、早い段階で加工会社へ伝えておくことが大切です。

インパクト加工は金型費が必要な一方、一定以上の数量や薄肉・深い形状では材料歩留まりや工程短縮によるメリットが出やすいという特徴があります。

記事3198





15．鉄からアルミへ置き換えるときのチェックポイント



鉄部品のアルミ化を検討するときには、少なくとも次の点を確認してみてください。

・アルミ化する目的は明確か

・必要な強度を確保できるか

・剛性不足によるたわみ・変形は問題ないか

・肉厚や断面形状を見直したか

・用途に適したアルミ合金を選んでいるか

・リブ・ビードなどで剛性を確保できないか

・ねじ・締結部をそのまま使用できるか

・鉄との異種金属接触はないか

・使用温度で熱膨張が問題にならないか

・摩耗・摺動部分はアルミ化して問題ないか

・切削以外の加工方法を検討したか

・複数部品を一体化できないか

・材料単価ではなく総コストで比較したか

・量産数量を考慮しているか

・図面確定前に加工会社へ相談したか



特に重要なのは、材質だけを置き換えないことです。

材質・肉厚・形状・工法をセットで見直すことで、アルミ化のメリットを引き出しやすくなります。





16．鉄部品のアルミ化は「図面完成前」の相談がおすすめ



鉄からアルミへの置き換えでは、加工会社へ相談するタイミングも重要です。

すでに、

材質
肉厚
公差
形状
加工方法

がすべて決まった後では、提案できる範囲が限られてしまいます。

一方、設計途中であれば、

「この部分は肉厚を変えた方がよい」

「リブを設ければ軽量化できそう」

「この部分だけ鉄を残した方がよい」

「切削ではなくインパクト加工が使えそう」

「2部品を一体化できるかもしれない」

など、さまざまな選択肢を検討できます。

図面が完成していないから相談できないのではなく、図面が完成していない段階だからこそ相談する。

これがアルミ化を成功させるポイントの一つです。





17．鉄部品をアルミへ置き換えるなら昭和軽金属工業へご相談ください



鉄部品をアルミへ変更する最大の魅力は軽量化です。

しかし、本当に効果的なアルミ化は、

「鉄をアルミに変えるだけ」ではありません。

必要強度を確認する。

剛性を確認する。

アルミに適した肉厚へ変更する。

リブやビードで補強する。

適切なアルミ合金を選ぶ。

締結・摩耗・腐食・熱膨張を確認する。

そして、加工方法そのものを見直す。

ここまで考えることで、アルミの「軽さ」を製品設計に活かしやすくなります。

昭和軽金属工業株式会社では、アルミのインパクト加工をはじめ、製品形状や生産数量に応じた工法を検討しています。特にインパクト加工では、薄肉・深い形状の一体成形や加工硬化による強度確保などを活かし、軽量化につなげられる可能性があります。

記事500



「この鉄部品をアルミにできる？」

「アルミにすると、どれくらい軽くなる？」

「強度や剛性は大丈夫？」

「切削以外の方法でもっと軽くできない？」

「鉄製の複数部品をアルミで一体化できない？」

「量産時のコストまで比較したい」

そんな段階からご相談ください。

「この鉄部品、アルミに変えられませんか？」

その一枚の図面から、軽量化だけではなく、

形状・材質・加工方法・部品点数まで含めた製品の見直しを始めてみませんか。



現在製作しているアルミ部品の「当たり前の作り方」を見直すことが、コストダウン・軽量化・工程削減への第一歩になるかもしれません。
