機器の発熱が増え、高密度実装も進むなかで、「既製品のヒートシンクでは放熱が足りない」「取り付け条件が合わない」といった悩みは珍しくありません。この記事では、ヒートシンクの特注製作を検討している担当者向けに、基礎知識から仕様検討、加工方法、コストと品質の両立、依頼フロー、パートナー選びの視点までを整理します。最後に昭和軽金属工業株式会社の特徴も紹介しつつ、検討時に押さえておくべき実務的なポイントをまとめます。



1. ヒートシンクの特注製作を検討する前に知っておきたい基礎知識

1.1 ヒートシンクの役割と仕組みを分かりやすく整理



ヒートシンクは、電子部品や機械部品から発生する熱を外部に逃がし、温度上昇を抑えるための部品です。発熱源と周囲の空気（または冷却媒体）の間に入り、熱を受け取り、広い表面積から放熱する役割を持ちます。

つまり、「熱を運び、広げて、捨てる」ための媒介部品と捉えると分かりやすくなります。



仕組みとしては、まず発熱体とヒートシンクが接触し、熱伝導で熱が移動します。次に、ヒートシンクのフィンやリブと呼ばれる突起部分が熱を受けて温度が上昇し、その表面から対流と放射によって周囲へ熱が逃げていきます。フィン形状を工夫して表面積や空気の流れを最適化すると、放熱性能を高められます。



ヒートシンクの性能を左右する主な要素は、材質の熱伝導率、形状・表面積、発熱体との接触状態、冷却媒体の流れ方などです。特注製作ではこれらを使用条件に合わせて組み合わせることで、温度条件やサイズ制約をクリアしていきます。





1.2 既製品では対応できないヒートシンク特注ニーズの背景

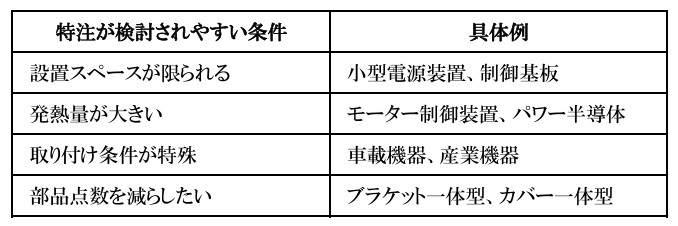

既製品のヒートシンクは、サイズやフィン形状、取り付け穴の位置がある程度規格化されているため、一般的な用途では使いやすい選択肢です。しかし、機器の小型化や高出力化が進むと、限られたスペースの中で十分な放熱性能を確保しなければならず、既製品だけでは条件を満たしにくい場合があります。特に、筐体内の空気の流れ、周辺部品との距離、取り付け方向、振動への配慮などは装置ごとに異なるため、個別設計の必要性が高まります。





このような条件が重なる場合、放熱性能だけでなく、組み立てやすさやコストまで含めて設計できる特注ヒートシンクが有効です。





1.3 空冷・水冷などヒートシンク冷却方式の基本タイプ



ヒートシンクの冷却方式は、主に空冷と水冷に分けられます。空冷には、ファンを使わず自然な空気の流れで熱を逃がす自然空冷と、ファンで風を当てて放熱効率を高める強制空冷があります。自然空冷は構造がシンプルで故障リスクを抑えやすい一方、大きな発熱には対応しにくい傾向があります。強制空冷は、電子機器や産業機器で広く使われる方式で、比較的導入しやすい点が特徴です。



　１，自然空冷ヒートシンク
ファンを使わず、周囲の空気の流れで放熱する方式です。

　２，強制空冷ヒートシンク
ファンで空気を送り、ヒートシンク表面の熱を効率よく逃がします。

　３，水冷ヒートシンク
内部に水路を設け、冷却水やクーラントで熱を移動させます。

　４，ヒートパイプ・ベイパーチャンバー併用
熱を離れた場所へ移動させたい場合に検討されます。



発熱量、設置スペース、コスト、メンテナンス性を比較しながら、用途に合う冷却方式を選ぶことが大切です。





2. ヒートシンクの特注製作で押さえるべき仕様検討ポイント

2.1 放熱量・使用環境から見るヒートシンク特注仕様の考え方



ヒートシンク特注製作の検討では、まず「どれだけ熱を逃がしたいか」「どのような環境で使うか」を明確にすることが出発点になります。

目標温度と発熱量がはっきりしていれば、必要な熱抵抗の目安が立ち、材質や形状、冷却方式の選択肢を合理的に絞り込めるためです。



放熱量の把握には、対象部品の消費電力や効率、発熱試験データなどをもとに概算します。目標とする許容温度は、部品の定格や周囲温度の想定から設定します。また、実際の使用環境（周囲温度範囲、風速、姿勢、密閉度など）によって、同じヒートシンクでも放熱性能が大きく変わるため、現場条件の共有が欠かせません。



さらに、長期的な信頼性も仕様に影響します。埃や油分が多い環境ではフィンの目詰まりリスク、屋外では雨や塩害、温度サイクルといった要因が設計に反映されます。最初に放熱性能だけに注目するのではなく、運用環境と耐久性要件を合わせて整理しておくと、検討途中での仕様変更を抑えやすくなります。





2.2 材質選定のポイントとアルミ製ヒートシンクの特長

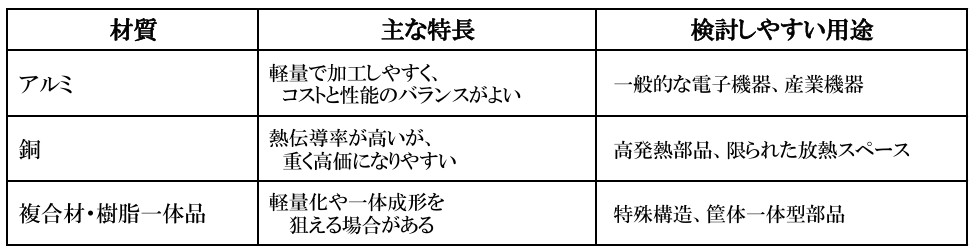

ヒートシンクの材質は、熱伝導率だけで判断するのではなく、重量、加工性、耐食性、コスト、量産性まで含めて検討する必要があります。なかでもアルミニウムは、放熱性能と扱いやすさのバランスに優れており、電子機器や産業機器のヒートシンクで広く採用されています。押出、プレス、鍛造、切削など複数の加工方法に対応しやすく、特注形状でも設計の自由度を確保しやすい点が大きな特長です。





材質ごとの強みを比較しながら、必要な放熱性能と製造コストの両方に合う選択を行うことが重要です。





2.3 形状・寸法・取り付け条件など設計時に決めておく項目



ヒートシンクを特注する際は、図面や仕様書にどこまで条件を落とし込めているかによって、設計検討や見積もりの進み方が変わります。特に、外形サイズ、高さ制限、取り付け方法、発熱体との接触面、空気の流れ、表面処理などは、早い段階で整理しておきたい項目です。すべてを確定できない場合でも、必須条件と調整できる条件を分けて伝えることで、加工方法やコストの提案を受けやすくなります。



　１，外形サイズ・高さの制約
実装スペースに収まる最大寸法や、筐体内部で許される高さを確認します。

　２，取り付け方法と固定条件
ネジ止め、クランプ、接着など、どの方法で固定するかを整理します。

　３，接触面の仕様
発熱体と接する面積、表面粗さ、グリスや放熱シートの使用有無を確認します。

　４，放熱方向と空気の流れ
自然対流か強制空冷かによって、フィンの向きや間隔が変わります。

　５，公差・外観・表面処理
寸法精度、バリ取り、アルマイト処理、色味などの要件を明確にします。



設計条件を事前に共有しておくことで、放熱性能だけでなく、加工性や量産性を踏まえた現実的な提案につながります。





3. ヒートシンク特注製作に用いられる主な加工方法と特徴

3.1 押出・削り出し・板金などヒートシンク製作方法の違い

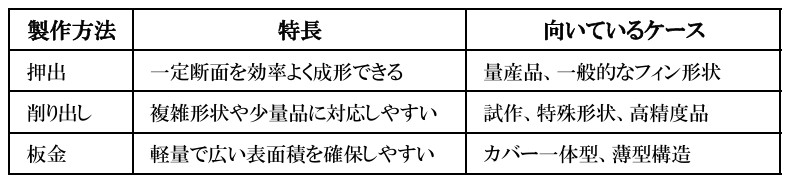

ヒートシンクの特注製作では、要求される放熱性能、製作数量、形状の複雑さ、コスト条件に応じて加工方法を選ぶ必要があります。代表的な工法には、押出、削り出し、板金があります。押出は一定断面のフィン形状を効率よく作りやすく、量産向きです。削り出しは形状自由度が高く、試作や少量製作、複雑な一体形状に向いています。板金は薄板を曲げや打ち抜きで成形するため、軽量化や筐体との一体化を検討しやすい方法です。





工法ごとの得意分野を把握しておくと、性能とコストの両面から現実的な仕様を検討しやすくなります。





3.2 アルミ加工における鍛造・絞り・成形などの適用シーン



アルミ製ヒートシンクでは、押出や削り出しだけでなく、鍛造、絞り、成形といった塑性加工が採用される場合もあります。これらは材料を削って形を作るのではなく、圧力を加えて変形させる工法です。そのため、材料ロスを抑えやすく、強度を確保しやすい点が特徴です。鍛造は振動や衝撃を受ける部品、絞りや成形は曲面形状やカバー一体型の放熱部品などに向いています。



　１，鍛造
金型内でアルミ材を加圧し、強度の高い形状を作る工法です。



　２，絞り加工
板材をカップ状や筒状に成形し、立体的な部品を作る方法です。



　３，プレス成形
曲げ、抜き、成形を組み合わせ、放熱部品と構造部品を一体化しやすい工法です。



塑性加工は金型費が必要になる一方、量産時には工程短縮や品質安定につながりやすい点が魅力です。





3.3 インパクト加工を活用したヒートシンク製作のメリット

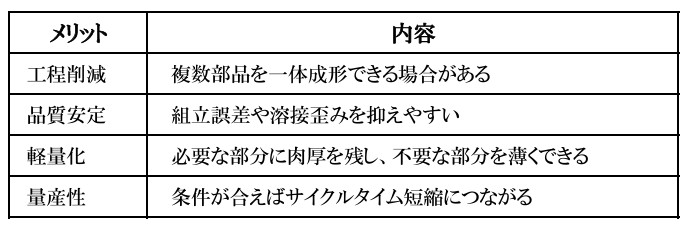

インパクト加工は、金属材料に強い衝撃力を加え、短い工程で一気に成形する塑性加工の一種です。深い形状や底付き形状、薄肉部分を含む部品を作りやすく、ヒートシンクや周辺部品の一体成形にも活用できます。従来は削り出し、溶接、複数部品の組み立てで対応していた構造でも、インパクト加工を使うことで部品点数や工程数を減らせる可能性があります。





金型設計や加工条件の検討は必要ですが、量産を前提とする特注ヒートシンクでは有力な選択肢になります。





4. ヒートシンクの特注製作でコストと品質を両立させるコツ

4.1 工法転換で加工工程を削減しコストダウンを図る考え方



特注ヒートシンクでは、放熱性能や取り付け条件を満たすあまり、気づくと複雑な構造や多工程の加工になってしまうことがあります。ここで重要になるのが、設計段階から工法転換の可能性を意識し、工程をまとめる視点です。

「削る」前提の設計から、「成形する」「一体化する」発想に切り替えることで、コスト構造が大きく変わる場合があります。





例えば、削り出しや多数の部品組立で構成しているヒートシンクを、押出＋部分切削に変更する、あるいはプレスやインパクト加工で一体成形することで、加工時間と段取り回数を減らせます。部品点数の削減は、調達や在庫管理、組立工数の低減にも直結します。



工法転換を検討する際は、数量、要求精度、肉厚や強度、表面処理などの要件を整理し、それぞれの工法での実現性とコストを比較します。また、試作段階と量産段階で工法を変える選択肢もあります。初期は削り出しで形状検証を行い、量産前に鍛造やインパクト加工へ移行するなど、段階的な工法設計ができると、開発スピードと量産性の両立につながります。





4.2 試作から量産までを見据えたヒートシンク設計のポイント

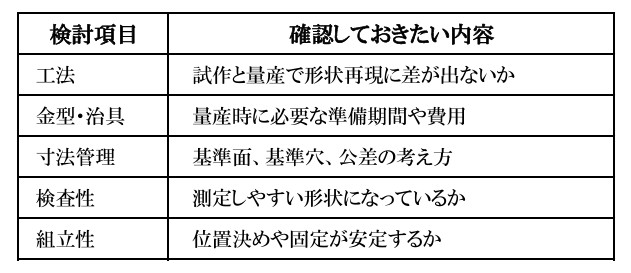

ヒートシンクの特注製作では、試作品の性能だけでなく、その後の量産性まで見据えて設計することが重要です。試作段階では、放熱性能や取り付け性の確認を優先し、削り出しなど柔軟に対応しやすい工法を選ぶことがあります。ただし、量産時に押出やプレス、鍛造などを想定している場合は、試作形状が量産工法で再現できるかも早めに確認しておく必要があります。初期段階から工法や治具、検査方法を意識しておくと、量産移行時の手戻りを抑えやすくなります。





放熱性能に加えて、製造性や検査性まで含めて設計することで、品質とコストのバランスを取りやすくなります。





4.3 海外加工との比較で見る国内アルミ加工の強みと留意点



ヒートシンクを含むアルミ部品は海外調達も選択肢になりますが、単価だけで判断すると、品質管理や納期対応で負担が増えることがあります。国内加工の強みは、仕様変更への対応スピード、図面意図の共有しやすさ、不具合発生時の原因確認のしやすさにあります。特注ヒートシンクのように、試作と評価を繰り返しながら形状を詰めていく案件では、加工側との密なやり取りが設計精度に大きく影響します。



　１，仕様変更に対応しやすい
開発中の寸法変更や形状調整について、相談しながら進めやすい点が強みです。



　２，品質面の確認がしやすい
表面状態、寸法精度、仕上げの意図などを具体的に共有しやすくなります。



　３，納期リスクを抑えやすい
輸送リードタイムが短く、追加手配や短納期案件にも対応しやすい傾向があります。



　４，開発初期の検討に向いている
試作、評価、再設計を繰り返す段階では、対応力の高さがメリットになります。



一方で、大ロットかつ仕様が安定した製品では海外生産が有利になる場合もあるため、品質保証や対応力を含めて総合的に比較することが大切です。





5. ヒートシンク特注製作の依頼手順とパートナー選定の視点

5.1 特注ヒートシンク製作の一般的な依頼フローと必要情報

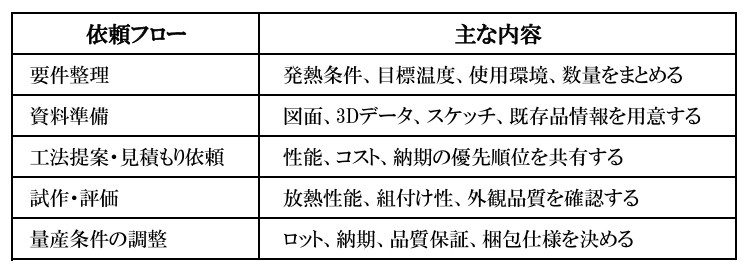

特注ヒートシンクの製作を外部に依頼する際は、最初に共有できる情報の量と精度によって、提案内容や見積もりの具体性が変わります。発熱量、目標温度、使用環境、実装スペース、取り付け方式、想定数量などを整理しておくと、加工会社側も現実的な工法を検討しやすくなります。図面が完成していない段階でも、概略図、3Dデータ、スケッチ、既存部品の写真などがあれば、制約条件を伝えやすくなります。





依頼前に条件を整理しておくことで、試作から量産までを見据えた提案を受けやすくなります。





5.2 見積もり段階で確認したい技術対応力と実績のポイント



見積もりを取る際は、単価や納期だけで判断せず、加工会社の技術対応力や過去の実績も確認することが大切です。特注ヒートシンクは、図面どおりに加工するだけでなく、放熱性能、加工性、コスト、量産性を踏まえた提案が求められます。押出、切削、板金、鍛造、インパクト加工など、対応できる工法の範囲が広いほど、形状や数量に合わせた選択肢を検討しやすくなります。



　１，対応できる加工方法
押出、削り出し、板金、鍛造、表面処理、組立まで対応範囲を確認します。



　２，近い用途での製作実績
電子機器、産業機器、自動車関連など、用途が近い実績があるかを確認します。



　３，試作から量産までの対応力
試作後の仕様変更や量産立ち上げまで相談できるかを見ます。



　４，技術的な提案の有無
代替工法、コストダウン案、図面上の懸念点を示してくれるかを確認します。



見積もり時の質問内容や提案の具体性は、加工会社の技術力とコミュニケーション力を見極める材料になります。





5.3 小ロット・試作対応ができるヒートシンク製作先の選び方



特注ヒートシンクでは、小ロットや試作段階の対応が非常に重要です。一方で、量産中心の加工会社のなかには、小ロットや頻繁な仕様変更への対応が難しいケースもあります。そのため、依頼先を選ぶ際には、小ロット対応の柔軟性を最初から確認しておくことが欠かせません。



選定時のポイントとしては、まず試作専用ラインや少量生産への対応体制があるかどうかを確認します。工場や設備が量産前提で組まれている場合、小ロットでは段取り替えの負担が大きくなりがちです。試作や少量多品種の実績があれば、工程設計や検査フローもそれに合わせて整備されていることが期待できます。



また、試作段階では仕様が固まりきらず、形状の微修正や公差の見直しが発生しやすくなります。そうした変更に対して、図面の読み替えや工法の再検討を柔軟に行ってくれるかどうかも重要です。アルミ加工全般にわたる技術力がある会社であれば、少量時には切削、多ロット化の段階で鍛造やインパクト加工に移行するといった工法の切り替えも提案しやすくなります。



最終的には、単価だけでなく、試作〜量産までのプロセスを一緒に作り込んでいけるかどうかが、小ロット対応のパートナー選びでは大きな基準となります。





6. ヒートシンク特注製作なら昭和軽金属工業株式会社に相談するメリット

6.1 多様なアルミ加工技術でヒートシンク特注ニーズに対応できる理由



昭和軽金属工業株式会社は、アルミ加工を専門とし、鍛造加工、板金加工、絞り・成形加工、ヘラ絞り加工、溶接、切削加工、穴あけ加工、外形抜き加工、曲げ、表面処理加工など、幅広い工法に対応しています。このような多様な技術を一社でカバーしていることが、ヒートシンクの特注ニーズへの対応力につながっています。



ヒートシンク特注製作では、放熱性能だけでなく、取り付け条件や筐体との一体化、軽量化など、複数の要求を同時に満たす必要があります。その際、単一の工法に縛られず、鍛造でベースを成形し切削で精度を出す、板金でカバーと一体構造にする、表面処理で耐食性と外観を両立するといった組み合わせが検討できます。



さらに、昭和軽金属工業株式会社は素材選定から加工、販売までをワンストップで行っているため、材質の選び方や板厚・肉厚設計も含めて相談しやすい体制です。

アルミ加工全体を見渡した工法提案ができることが、特注ヒートシンクの最適化につながるといえます。





6.2 インパクト加工を活かしたヒートシンク製作の強み

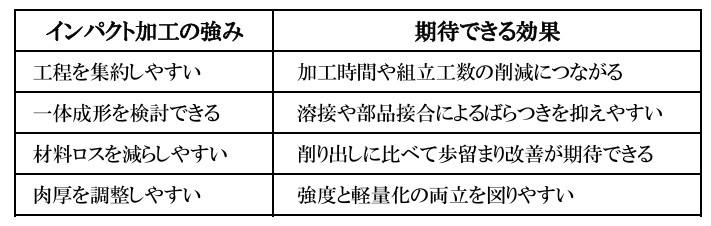

昭和軽金属工業株式会社の強みのひとつは、インパクト加工技術を活用し、複数工程の集約を目指せる点です。インパクト加工は、金属材料に強い圧力を加えて一気に成形する工法で、深さのあるカップ形状や複雑な一体構造、薄肉化が求められる部品に適しています。ヒートシンクや周辺部品においても、従来は削り出しや溶接、組立で対応していた形状を一体成形できる可能性があり、コストや品質の改善につながります。





従来工法では対応が難しい形状でも、加工方法を見直すことで新たな解決策が見つかる可能性があります。





6.3 試作から大ロットまでヒートシンク製作を任せやすいポイント



昭和軽金属工業株式会社は、日用品から機械部品まで幅広いアルミ製品を手がけてきた実績があり、試作や小ロットから大ロット生産まで相談しやすい点が特長です。特注ヒートシンクでは、まず少量で試作品を作り、放熱性能や取り付け性を確認したうえで、形状や工法を調整する流れが一般的です。同社であれば、開発初期から量産を見据えた工法検討を行いやすく、工程設計やコスト面の見直しも含めて相談できます。



　１，試作段階から相談しやすい
少量製作を通じて、放熱性能や搭載条件を確認しながら仕様を詰められます。



　２，量産を見据えた工法提案ができる
試作で得た結果をもとに、加工方法や工程構成の最適化を検討できます。



　３，幅広いアルミ加工の実績がある
多様な製品づくりの経験を活かし、形状や用途に応じた提案が期待できます。



　４，国内加工による安定供給を検討できる
海外調達リスクや価格変動を踏まえ、国内生産の選択肢として検討しやすくなります。



試作から量産まで一貫して相談できる体制は、特注ヒートシンクの品質安定と長期的な調達計画を考えるうえで心強い要素です。





7. ヒートシンクの特注製作で失敗しないために早めの相談を検討しよう



ヒートシンクの特注製作は、単に形状を変えるだけでなく、放熱量や使用環境、取り付け条件、工法選定、コストや納期など、多くの要素が絡み合います。開発の後半で熱問題が顕在化すると、仕様変更やレイアウトの見直しが大きな負担となりがちです。

設計初期の段階から、加工現場の視点を取り入れておくことが、結果的に開発全体のリスクとコストを抑える近道になります。



特に、アルミ加工とヒートシンク構造の両方に知見を持つパートナーと早めに相談し、放熱性能と製造性を両立した方向性を共有しておくことで、試作から量産までの立ち上げがスムーズになります。既製品のヒートシンクで対応が難しいと感じた段階で、特注製作を前提とした工法検討をスタートさせることをおすすめします。
